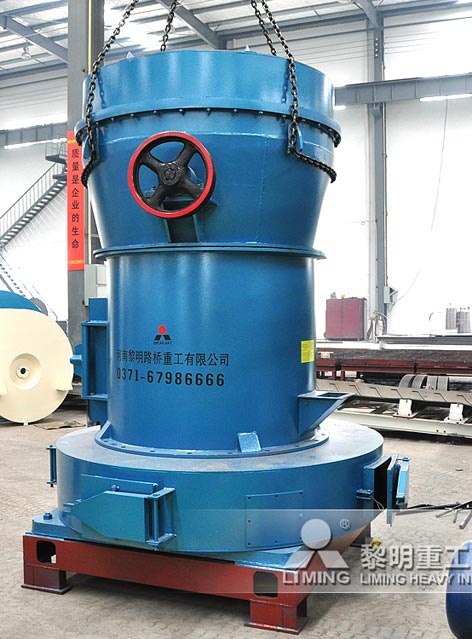

雷蒙磨粉機（R擺式磨粉機）

大塊狀物料由顎式破碎機破碎至所需要粒度后，由畚斗提升機將物料送至儲料倉，然后由振動給料機均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子被風機氣流帶走。經分析機進行分級，符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，再經粉管排出即為成品粉子。氣流再由大旋風收集器上端回風管吸入鼓風機。本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。

雷蒙磨主機工作過程是通過傳動裝置帶動中心軸轉動，軸的上端連接著梅花架，架上裝有磨輥裝置并形成擺動支點，其不僅國圍繞中心回轉，同時磨輥圍繞著磨環公轉的同時，磨輥本身因摩擦作用而自轉。梅花架下端裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟拋喂入磨輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，即由此而達到制粉的目的。

1.整機為立體結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及最后的包裝，可自成一個獨立的生產體系。

2.成品粉子細度均勻，通篩率99%，這是其它磨粉設備不具備的。

3.機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。

4.雷蒙磨的重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。主機鏟刀架在運轉時始終與物料接觸，所以鏟刀架由上下二部份組成，下座磨損后拆卸連接螺栓可調換。

5.電氣系統采用集中控制，磨粉車間基本可實現無人作業，而且維修方便。

6.粉塵污染小、噪音低。

7.采用電磁振動給料機，給料均勻，易于調節，體積小，重量輕，省油省電，維護方便。
